Keine Lötstation, kein Problem. Diese Anleitung zeigt dir, wie du das Ambilight-Projekt vollständig mit Klemm- und Steckverbindern aufbaust. Sie ergänzt den ersten Teil der Ambilight-Reihe und ersetzt nur die Lötschritte.
Achtung
Diese Lösung ist nur bei maximal 90–100 LEDs empfehlenswert. Klemm- und Steckverbindungen haben mehr Übergangswiderstand als Lötstellen — das kann bei vielen LEDs zu Problemen führen.
Nicht alle LED-Streifen haben die gleiche Breite — es gibt 10 mm und 12 mm Varianten. Die Verbinder müssen zur Breite passen.
WS2801 (12 mm)

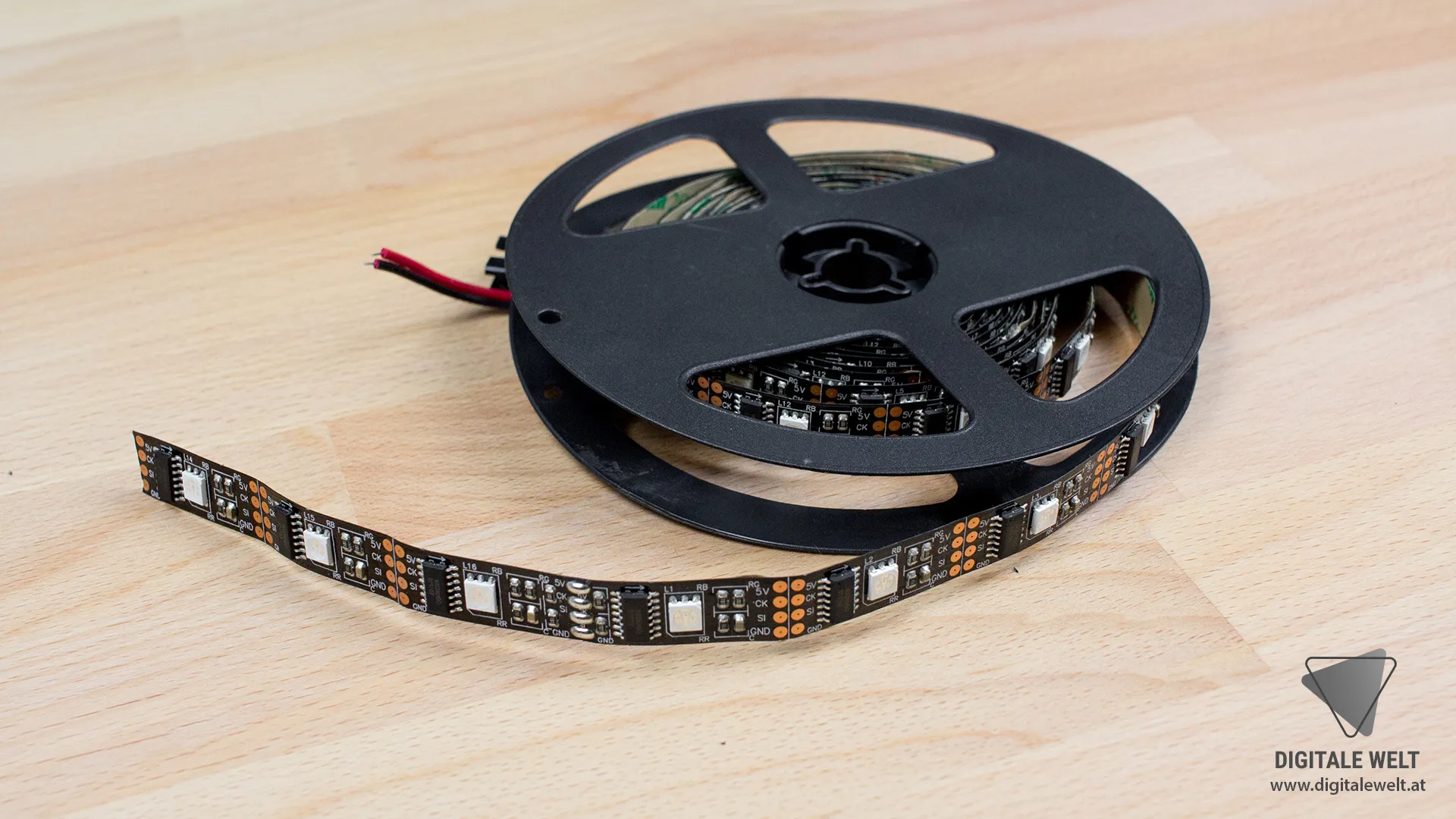

Ambilight ohne Löten – LED-Stripe WS2801
4-poliges Verbindungskabel (12 mm)

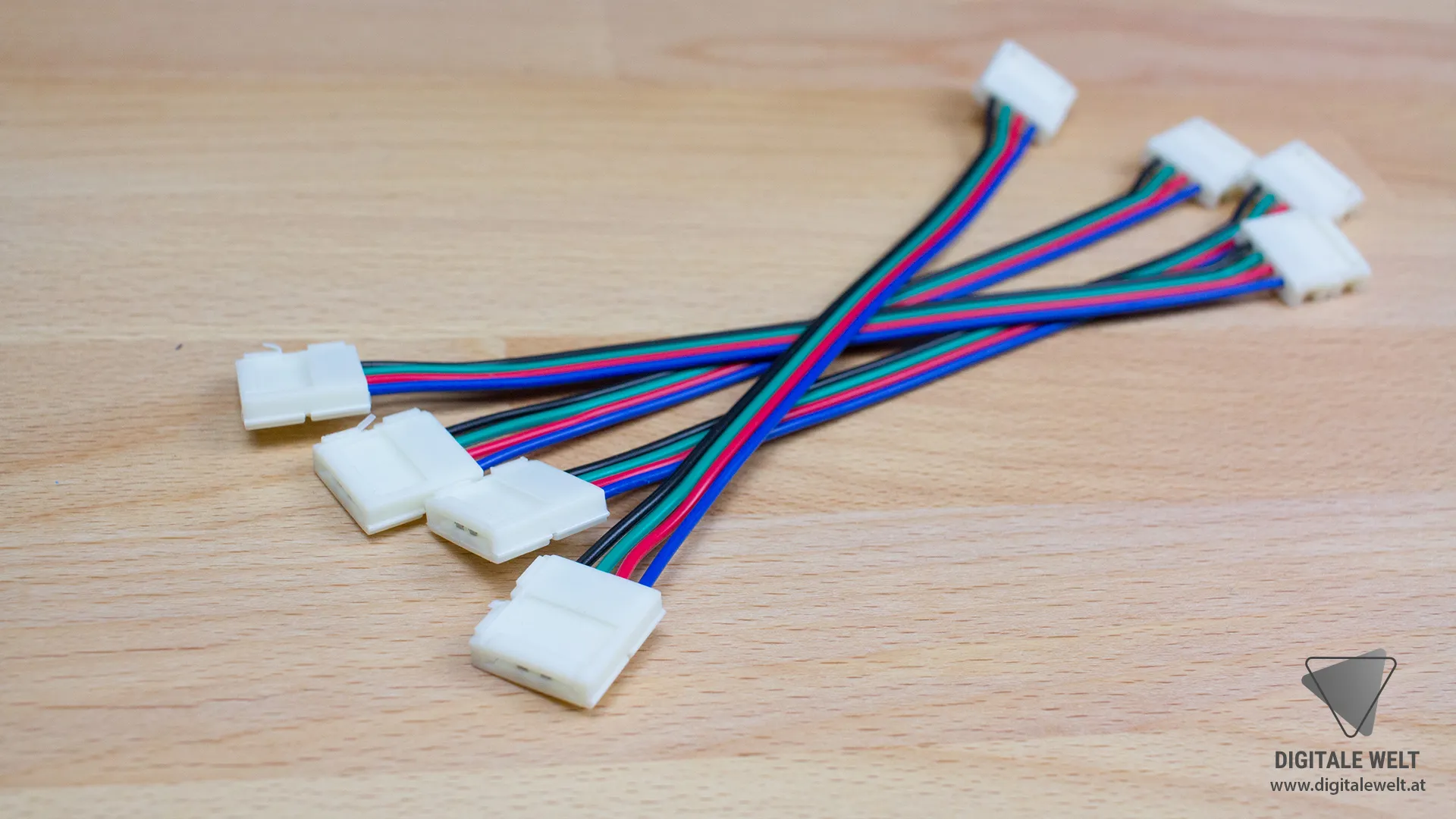

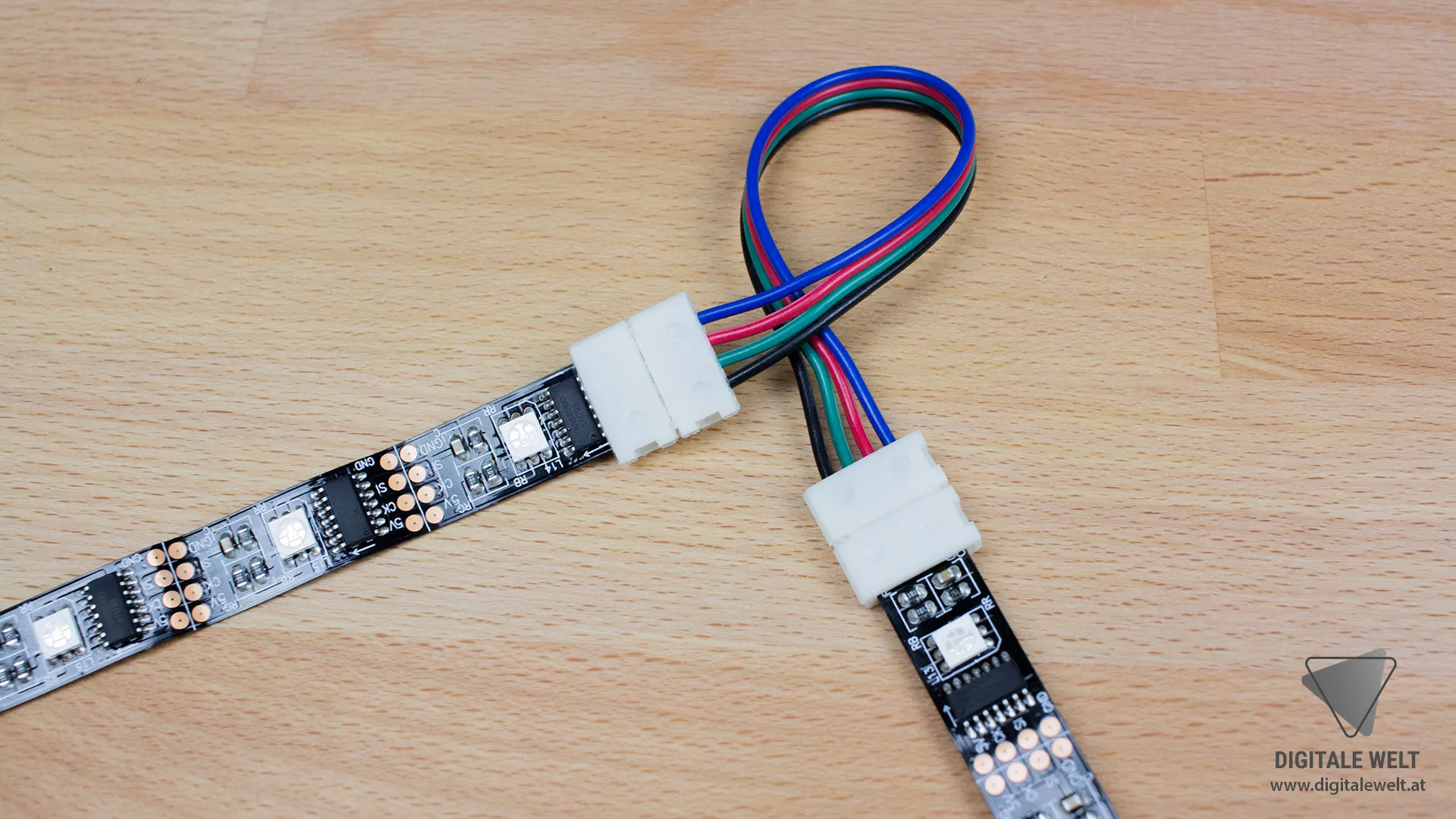

Ambilight ohne Löten – 4-poliges Verbindungskabel 12 mm
Das 4-polige Verbindungskabel ermöglicht die Verbindung der LED-Streifen ohne Löten — einfach das Endstück öffnen und die Lötpunkte einklemmen.
Achtung

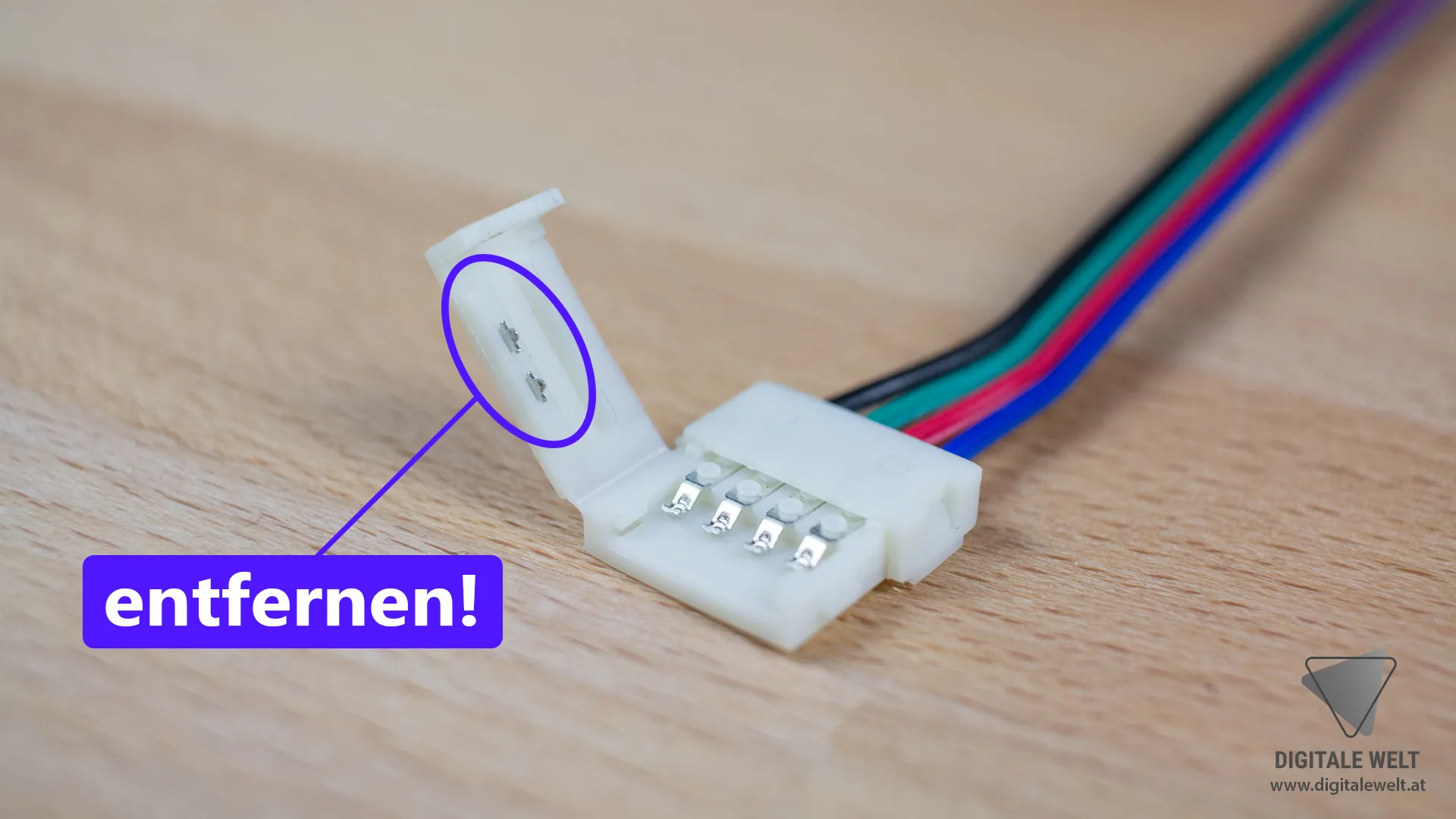

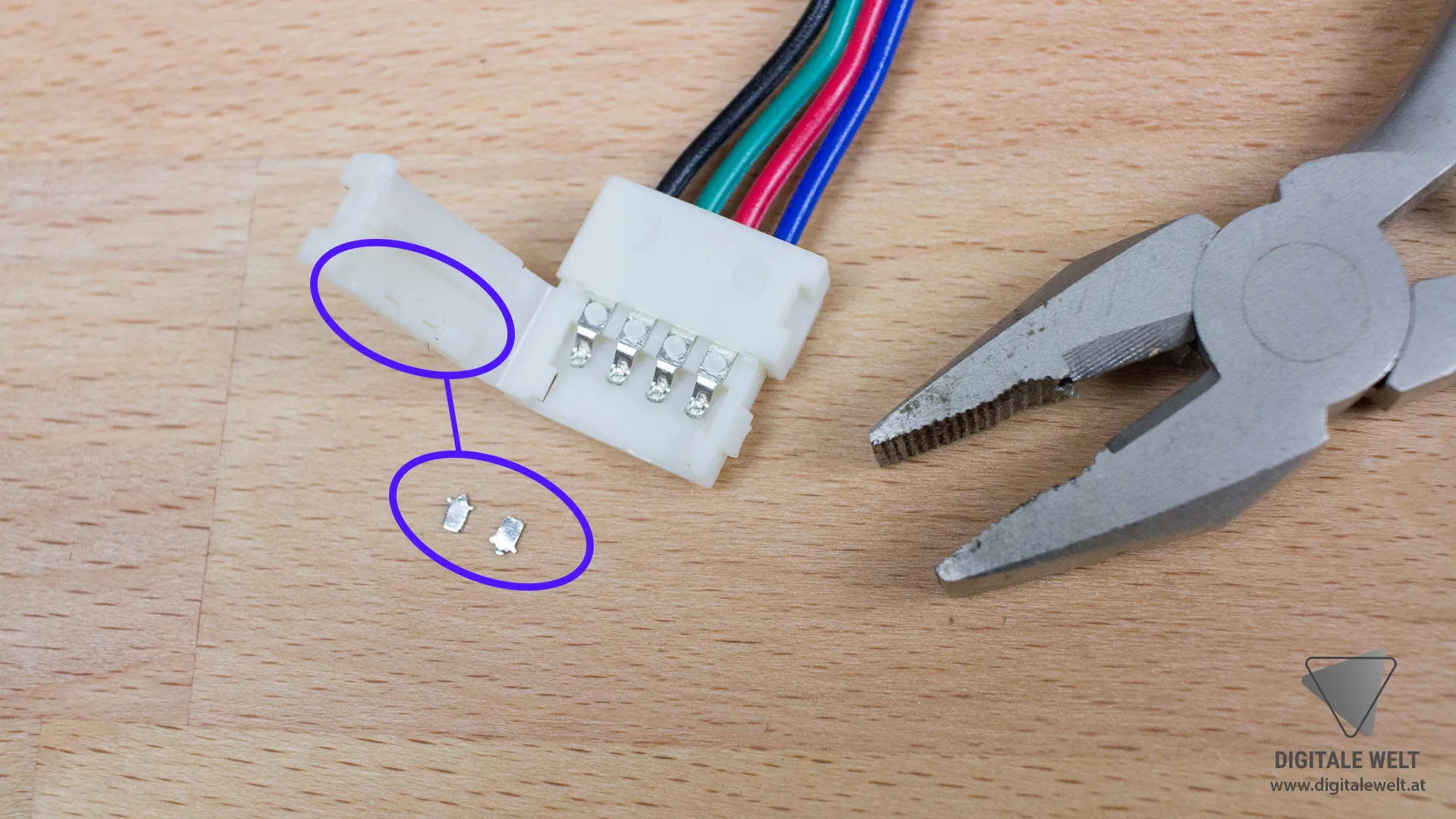

Vor dem Einklemmen die zwei Metallstifte im Verbinder herausziehen — diese könnten sonst bei den ICs einen Kurzschluss verursachen.

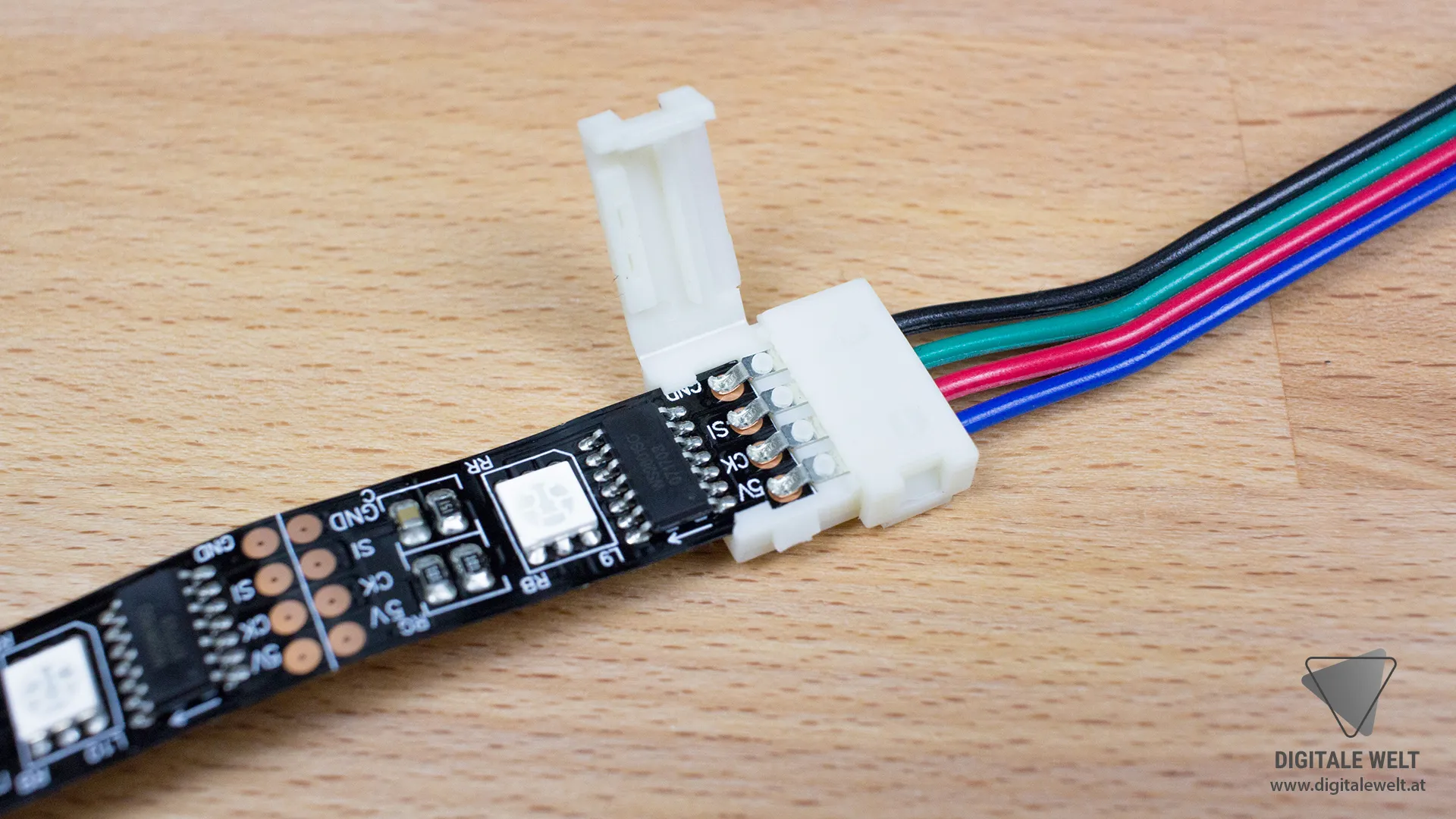

Den LED-Streifen einklemmen bis die Kontaktpunkte greifen:
4-poliges Verbindungskabel (10 mm)

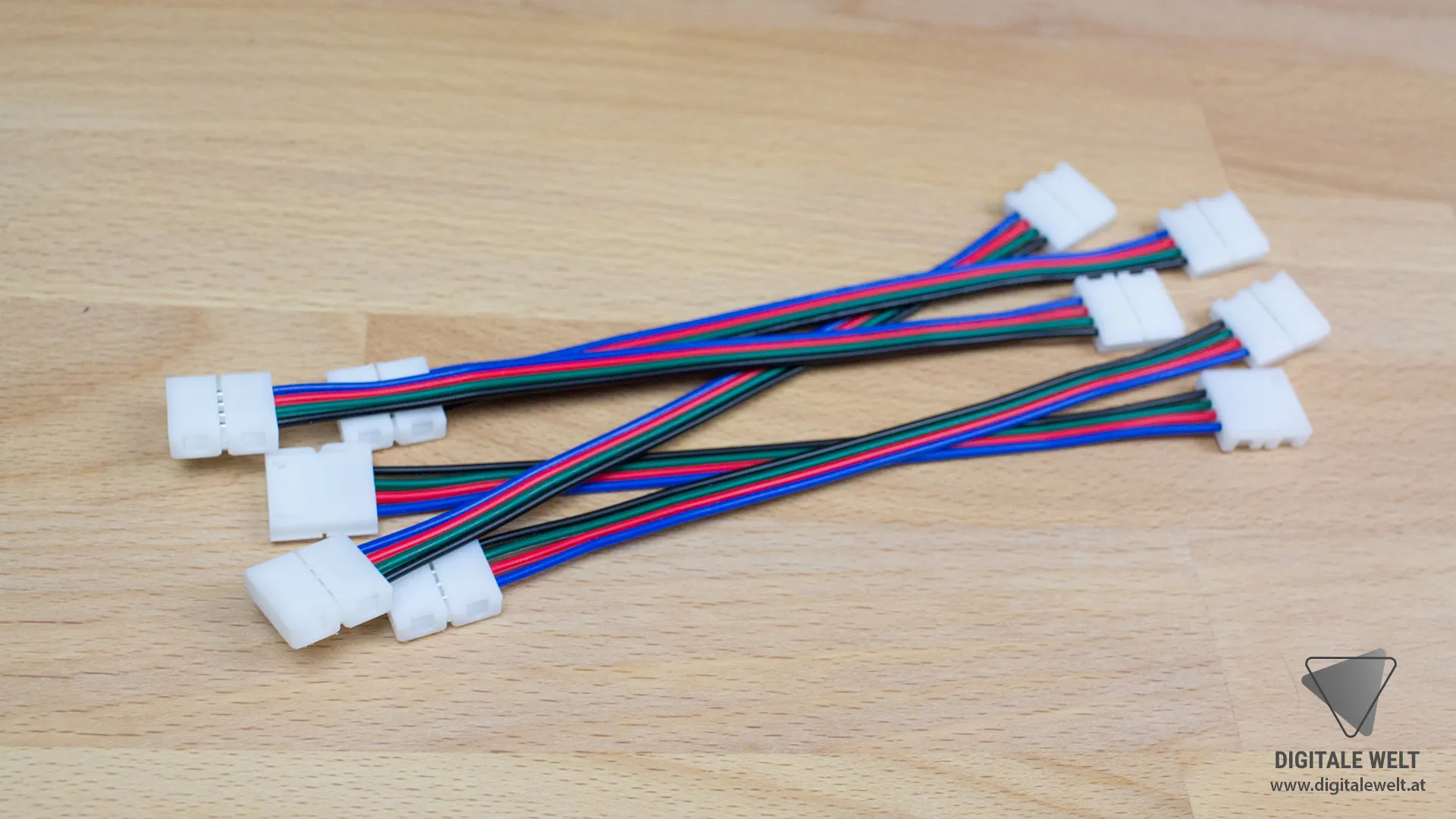

Ambilight ohne Löten – 4-poliges Verbindungskabel 10 mm

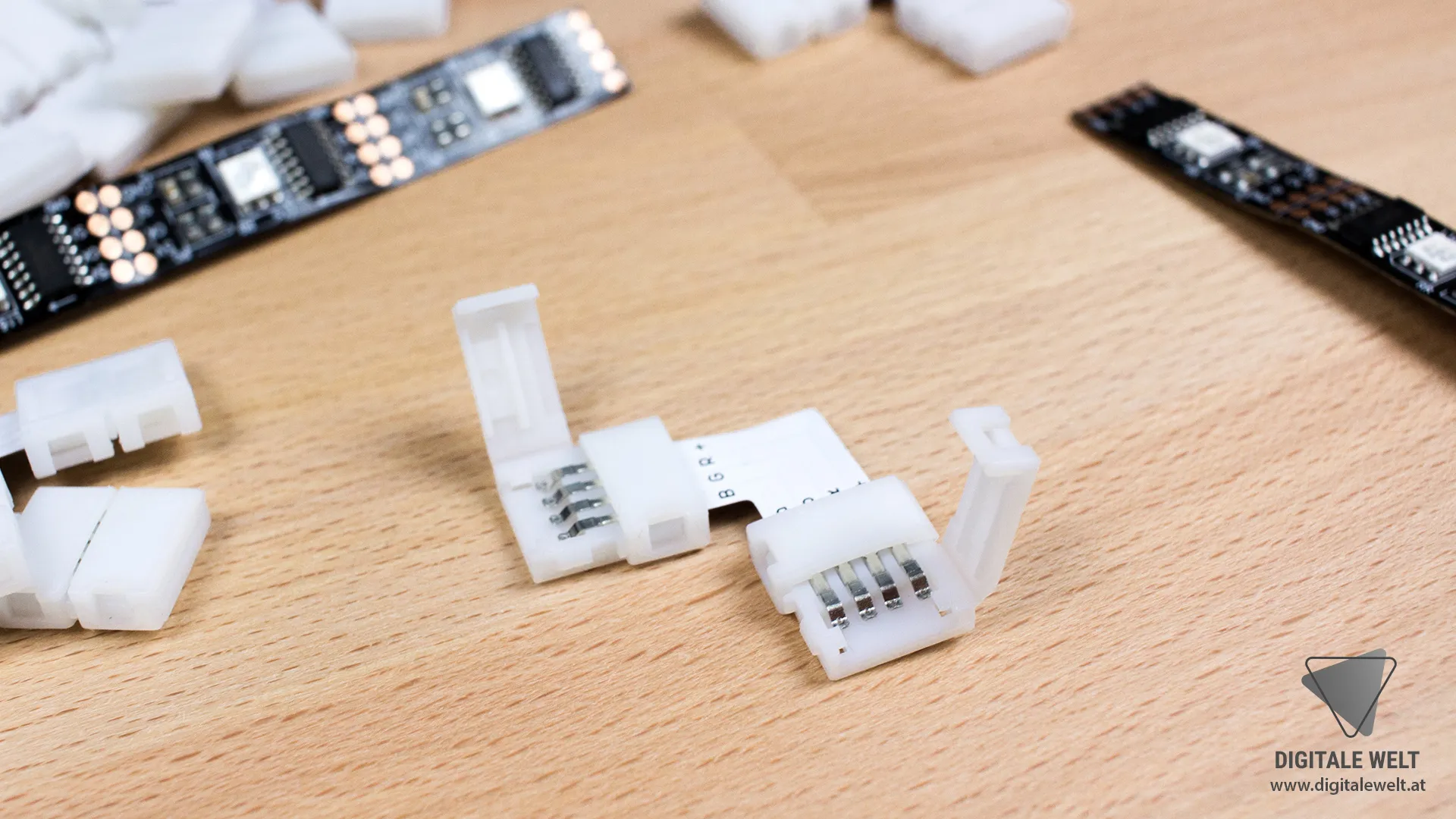

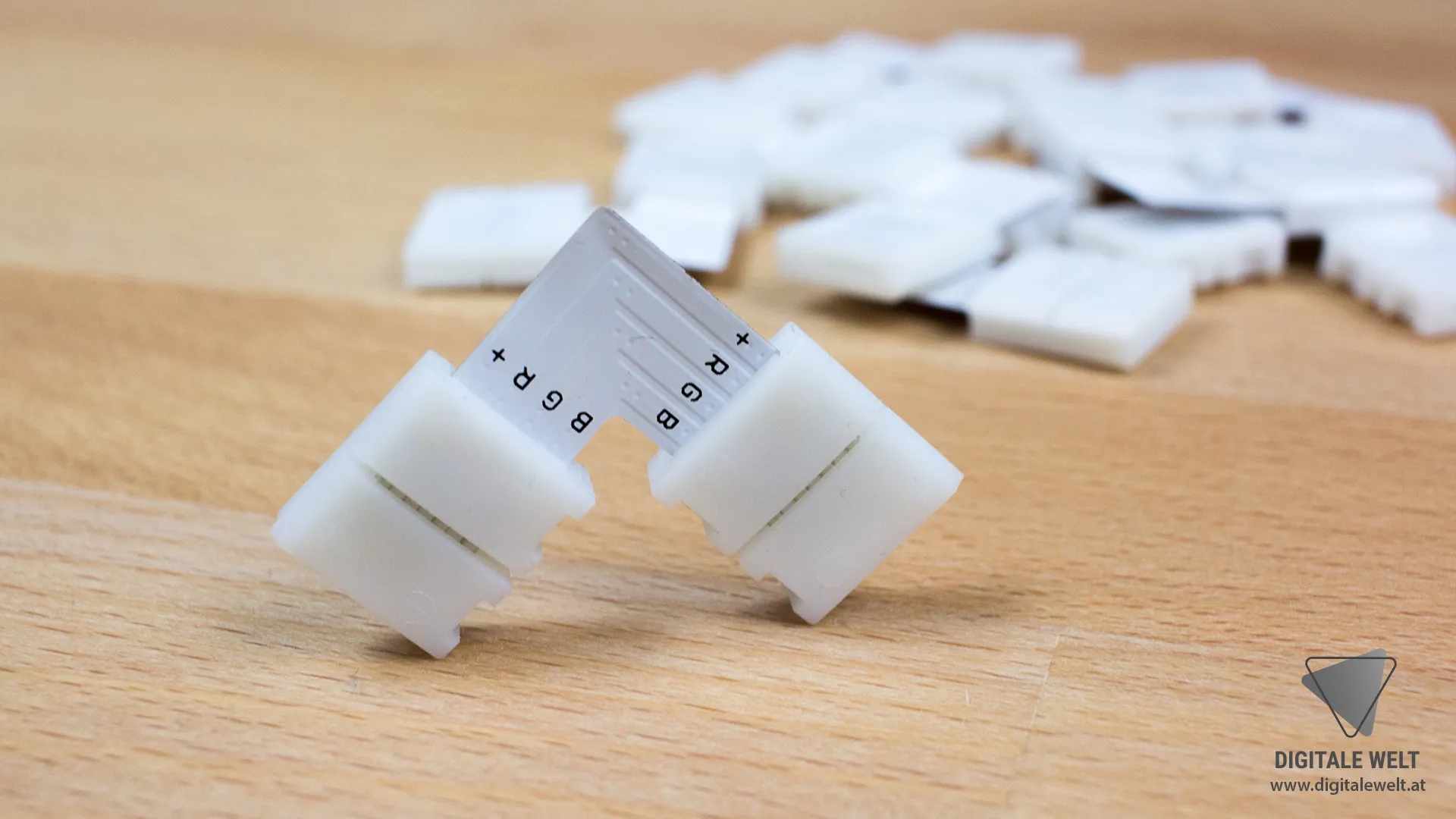

Eckverbinder (10 mm)
Schritt 2: Verkabelung mit Lüsterklemmen

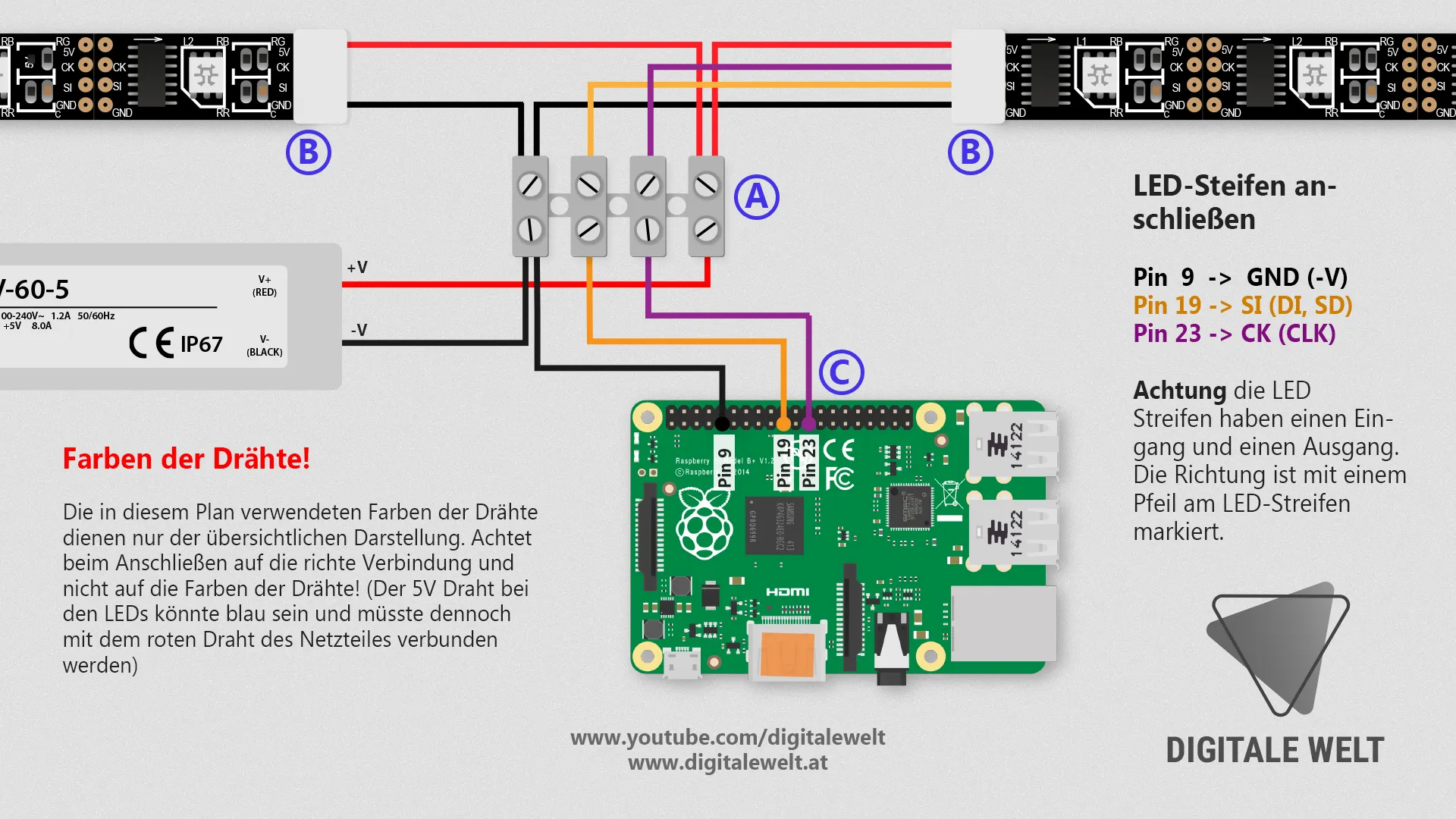

Verkabelungsplan
Option A: Lüsterklemme zum Schrauben
Option A – Lüsterklemme zum Schrauben
Robuste Lösung mit Schraubverbindung. Etwas aufwändiger, dafür sehr zuverlässig. Kaufempfehlung (5 Stk.)

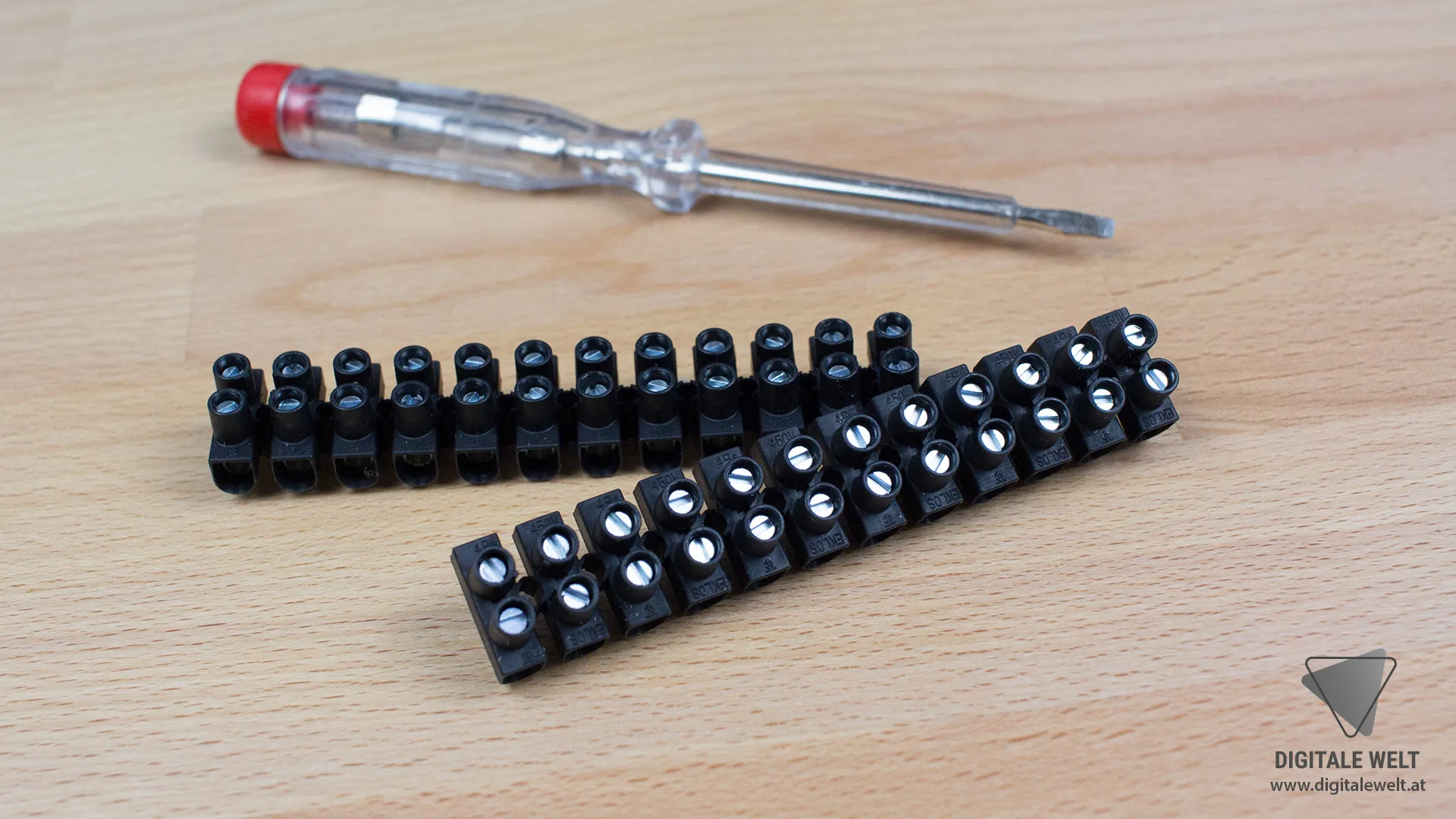

Ambilight ohne Löten – Lüsterklemme

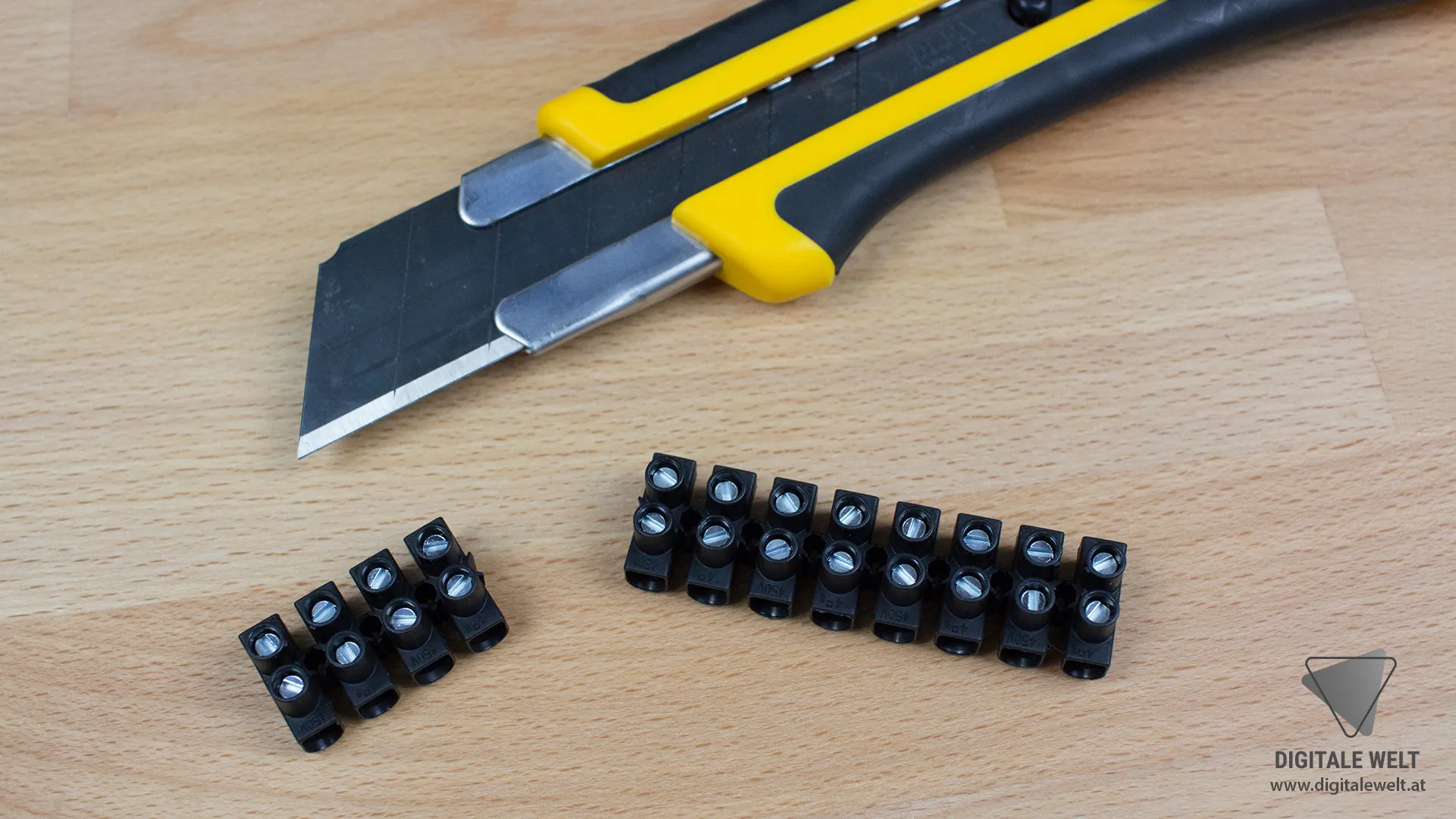

Die Lüsterklemmen verbinden alle Drähte miteinander. Bei Bedarf mit einem Messer trennen:
Ambilight ohne Löten – Lüsterklemme zuschneiden

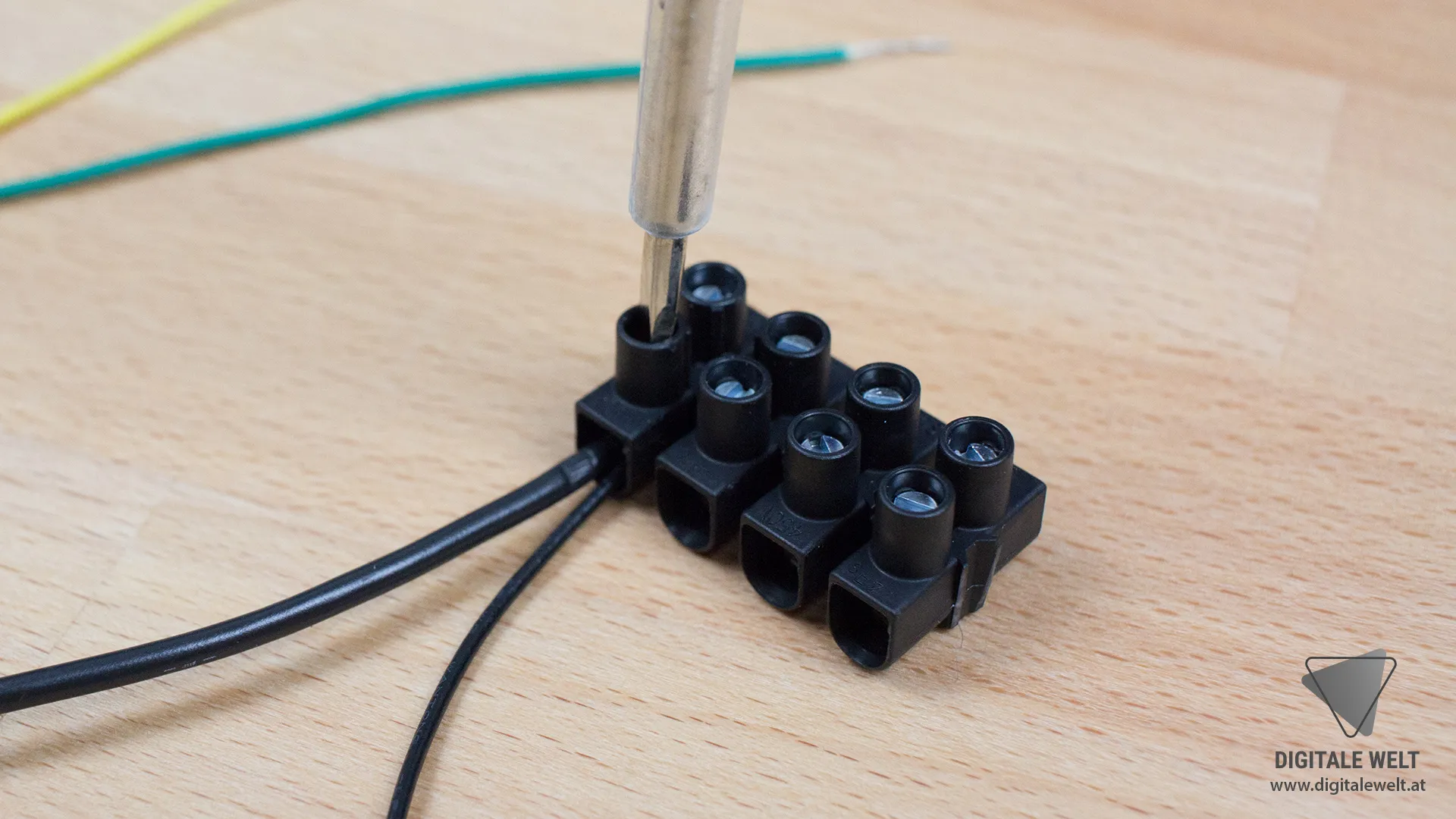

Draht abisolieren und mit Schraubendreher befestigen:
Ambilight ohne Löten – Lüsterklemme Drähte fixieren
Option B: 4-poliges Verbindungskabel
Option B – 4-poliges Verbindungskabel
Ideal um LED-Streifen mit Lüsterklemmen zu verbinden. Einen Stecker abschneiden, abisolieren und einschrauben. Kaufempfehlung (30 Stk.)

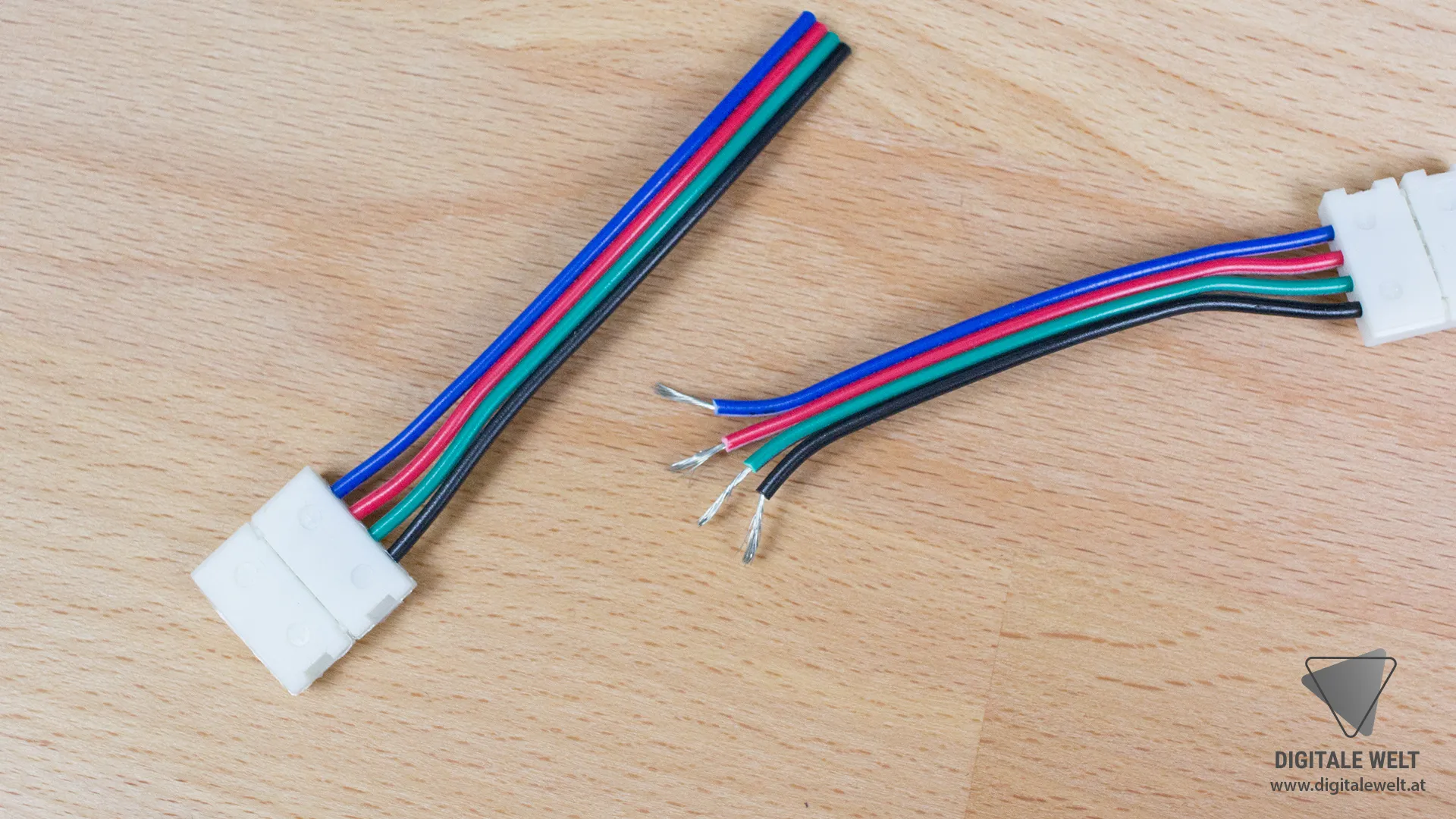

Einen Stecker abschneiden und die Drähte abisolieren:
Ambilight ohne Löten – Verbindungskabel Stecker abschneiden
Option C: Jumperkabel für den Raspberry Pi
Option C – Jumperkabel
Verbindet den Raspberry Pi mit den Lüsterklemmen. Ein Ende abschneiden, abisolieren und in die Klemme schrauben. Kaufempfehlung (40 Stk.)

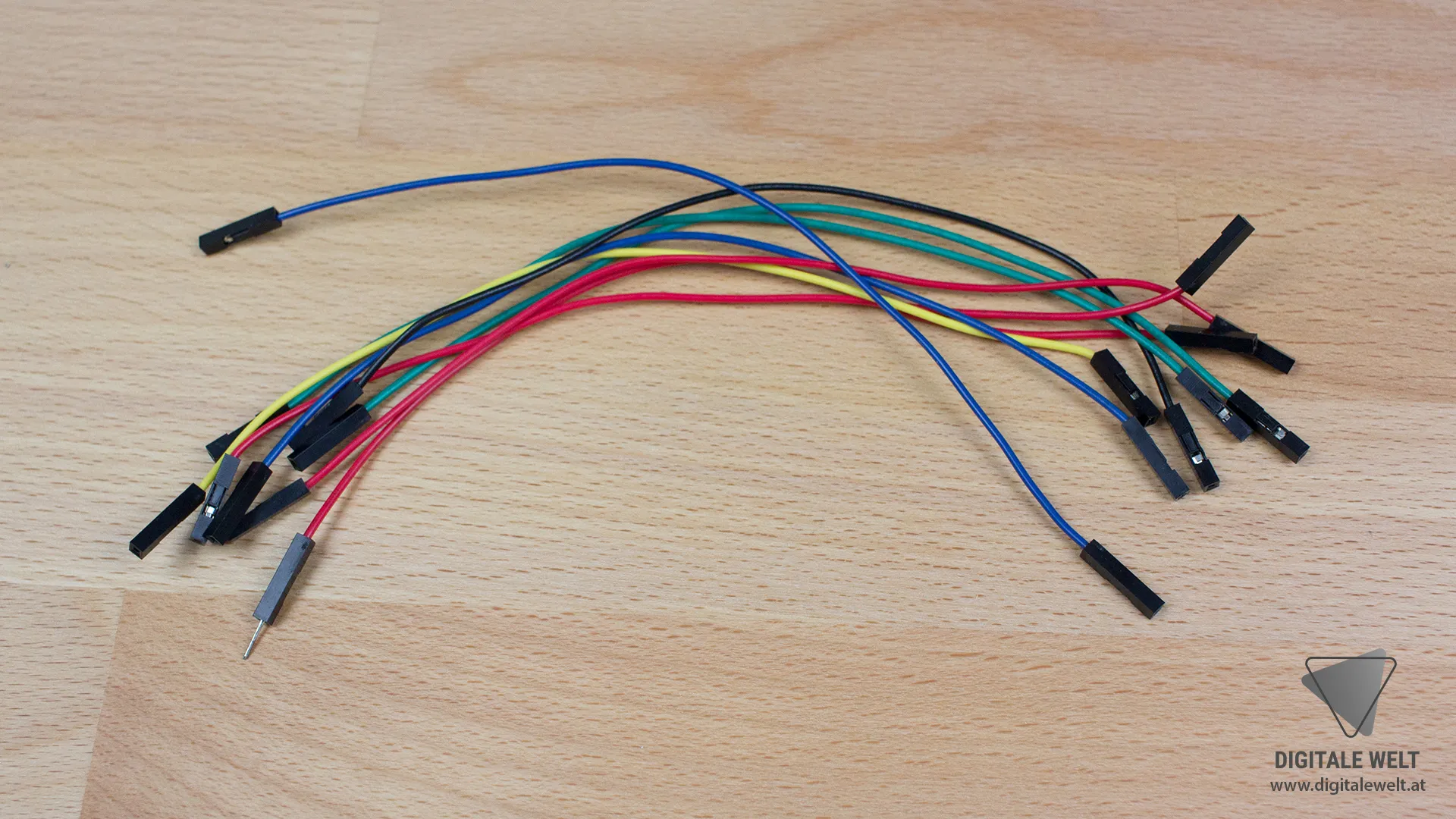

Ambilight ohne Löten – Jumperkabel

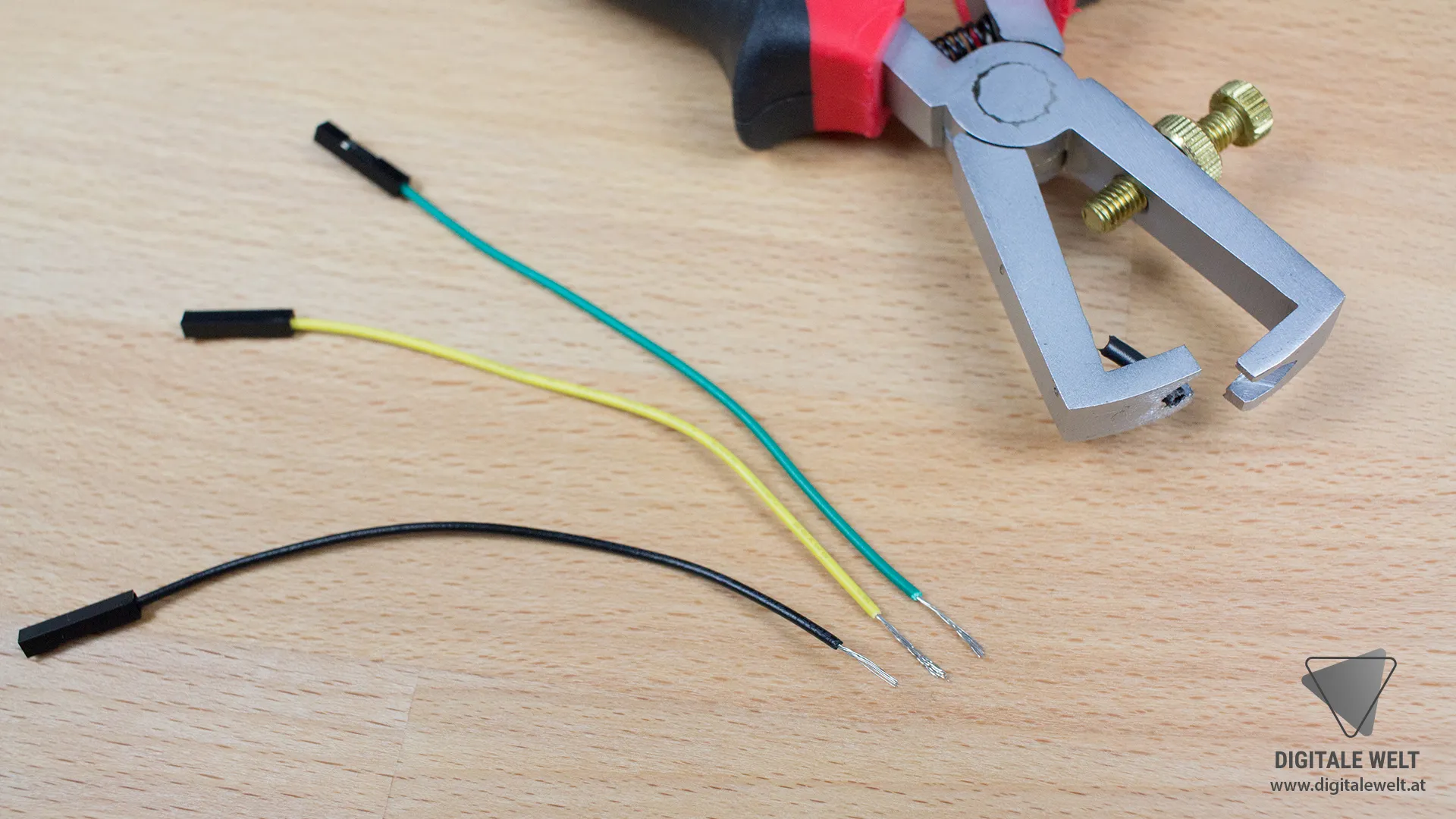

Ein Ende abschneiden und abisolieren:
Ambilight ohne Löten – Jumperkabel abisolieren

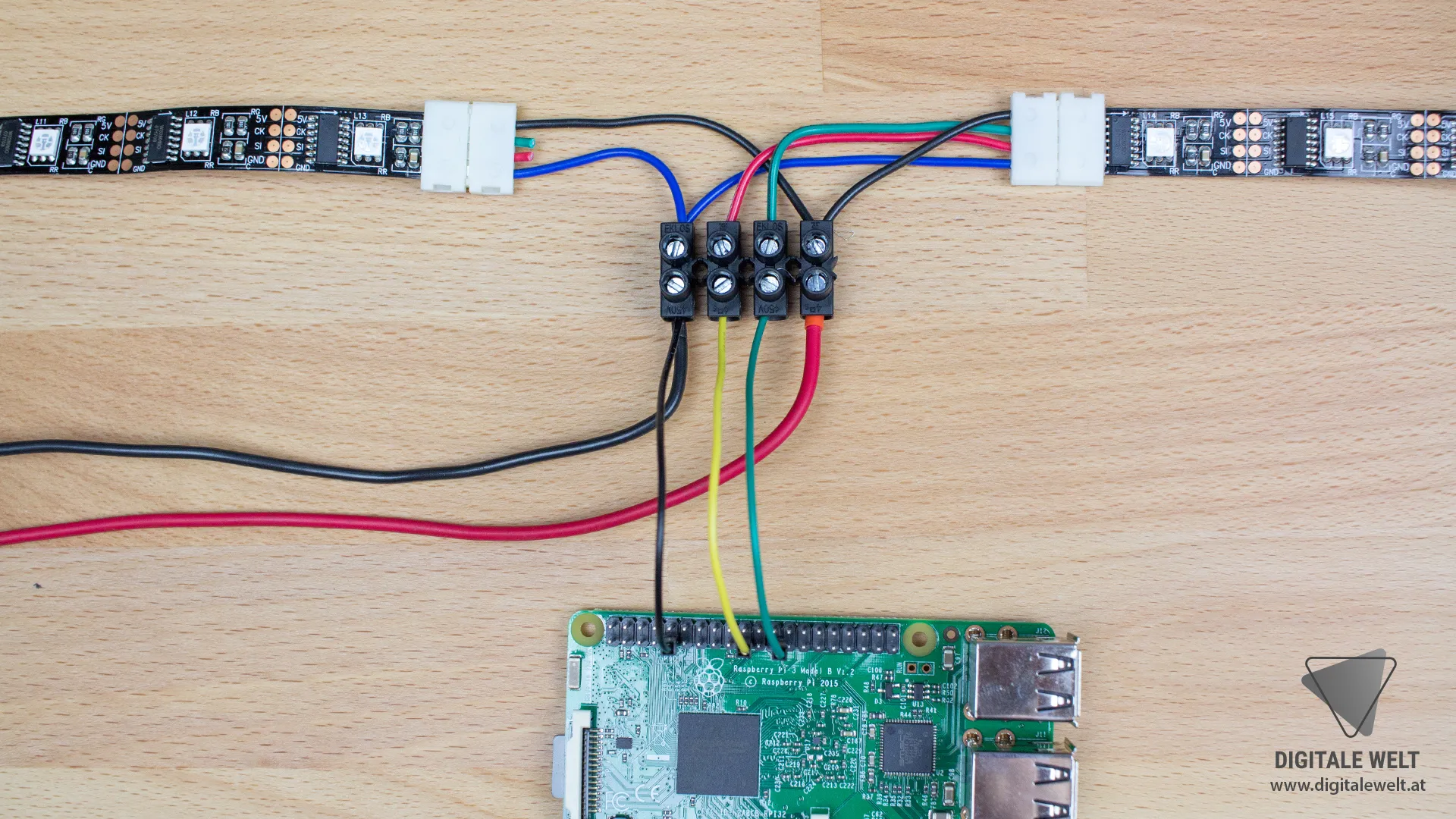

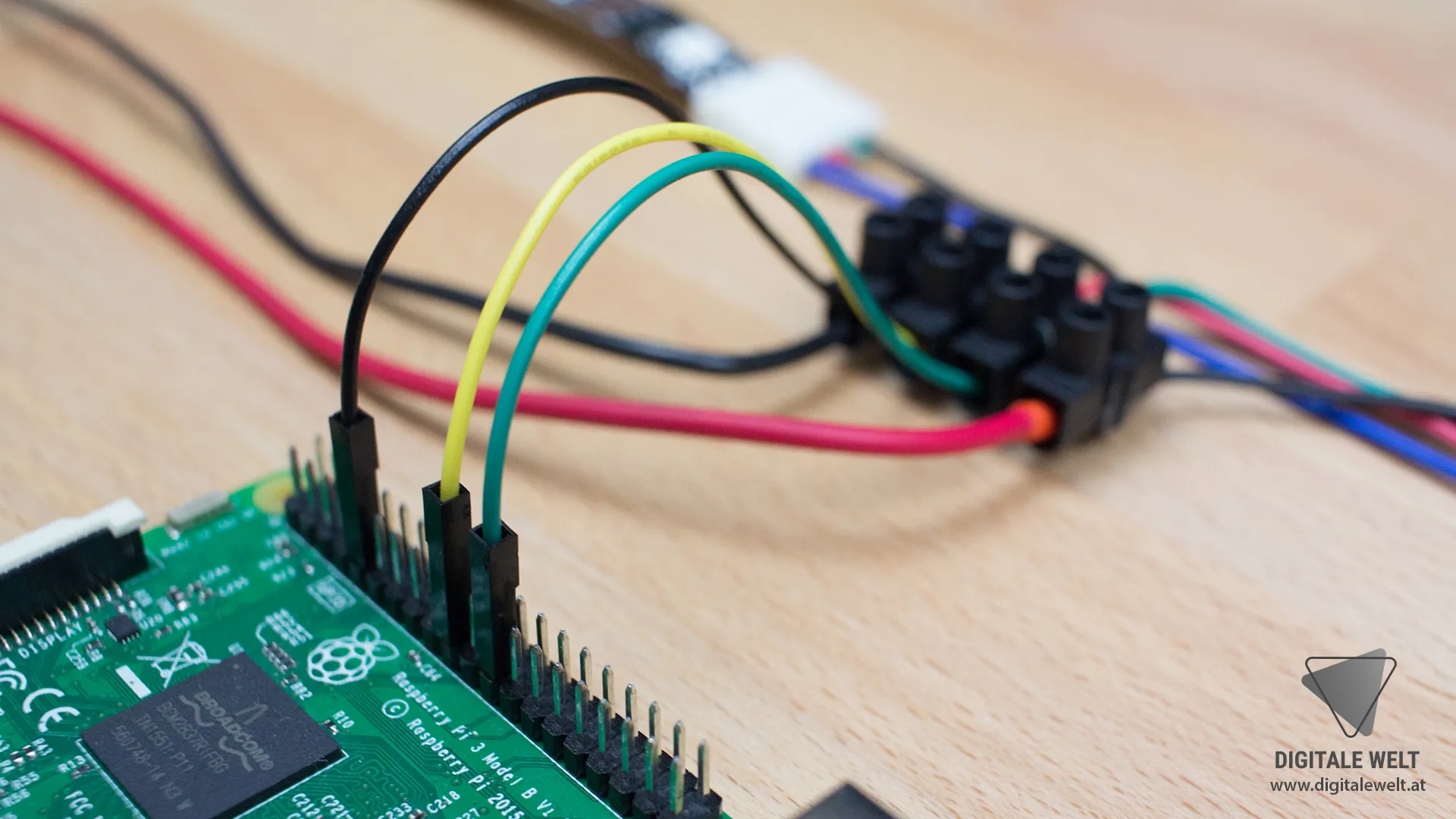

Fertig aufgebaut

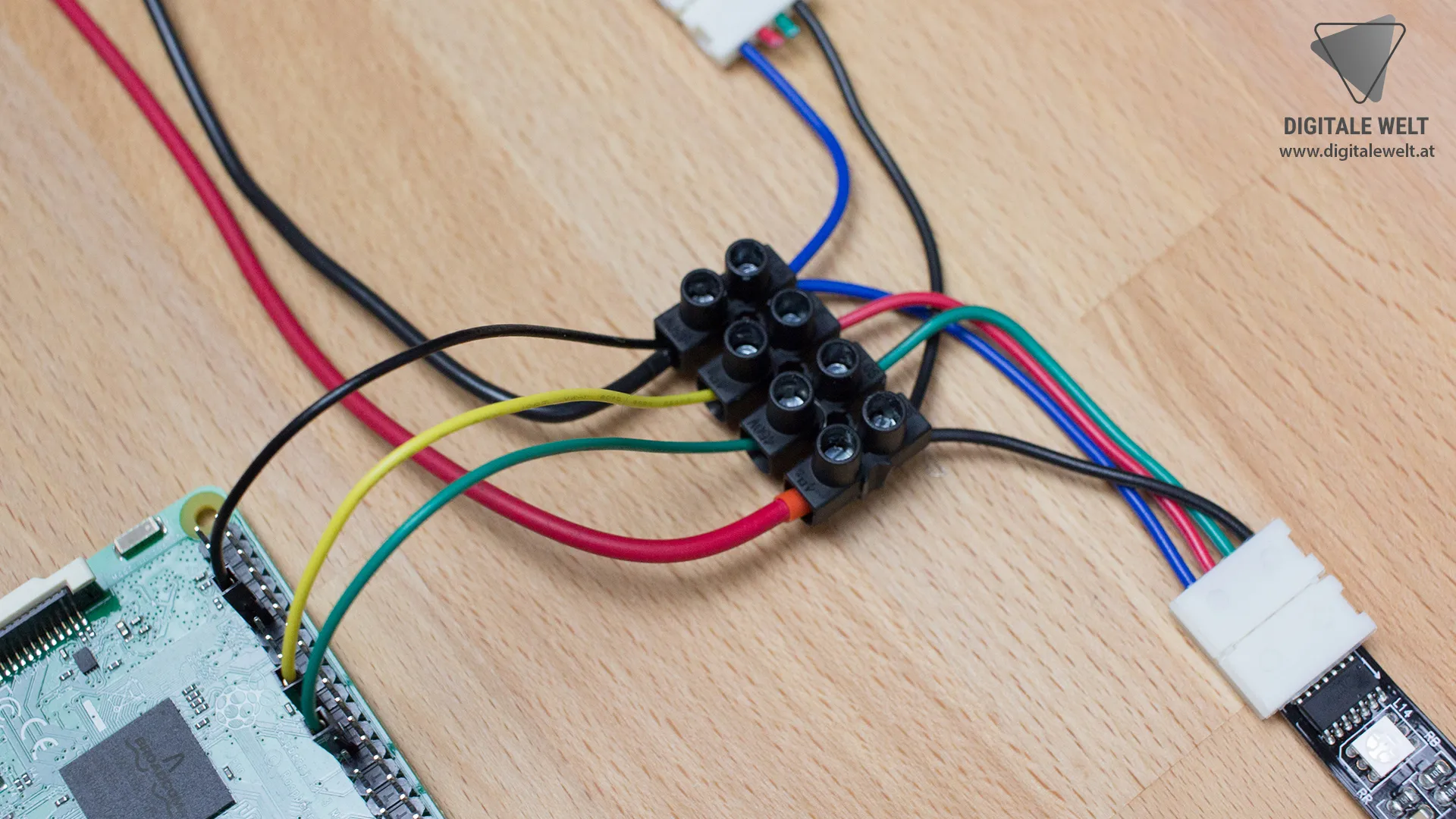

Ambilight ohne Löten – LED-Streifen und Netzteil fertig verkabelt
Netzteil anschließen (WAGO-Klemmen)
Warnung
Beim Netzteilanschluss liegt 230V an. Hier unbedingt geprüfte Klemmen verwenden — keine einfachen Lüsterklemmen! Empfehlung: WAGO-Verbindungsklemmen.

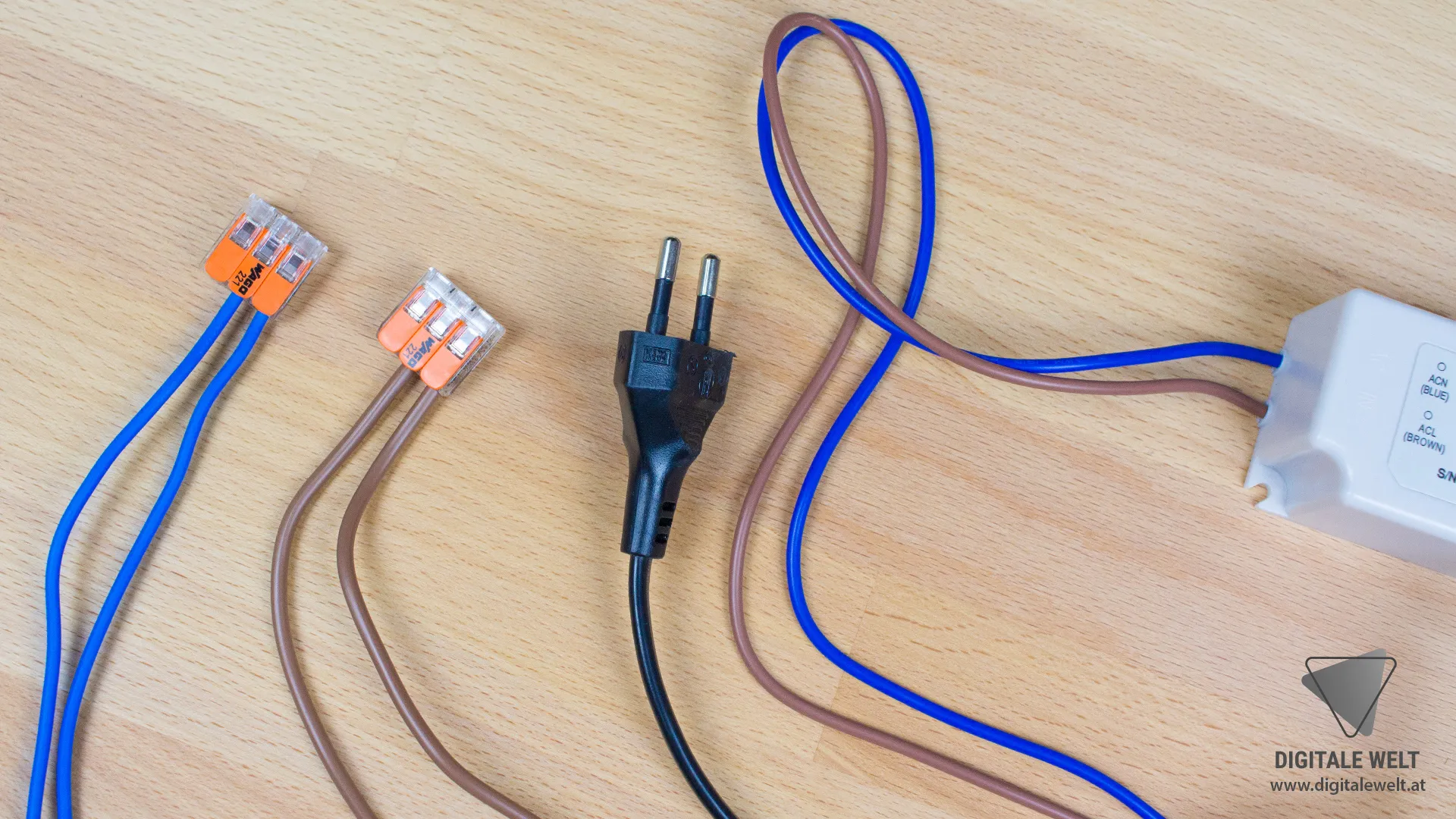

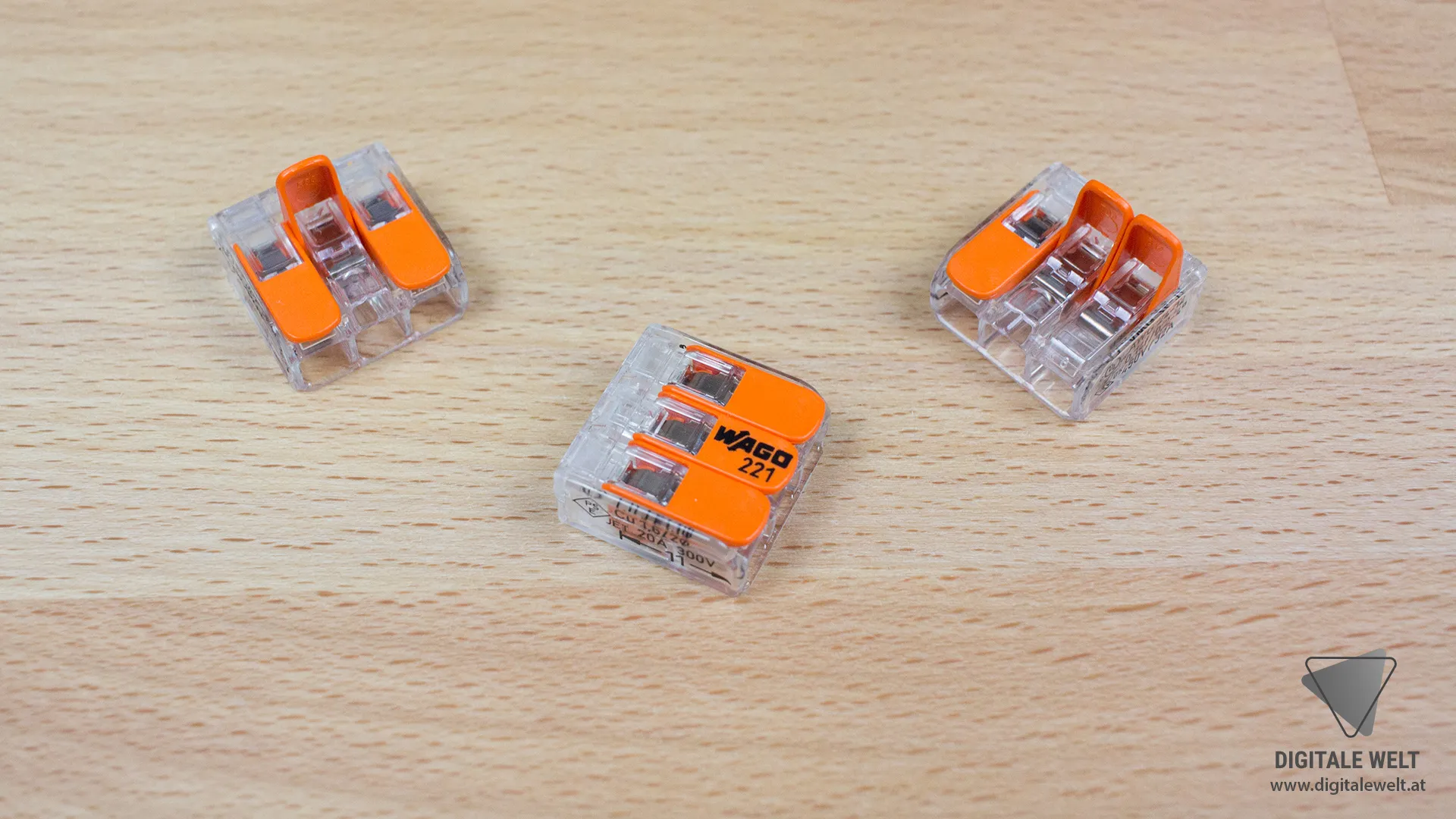

Ambilight ohne Löten – WAGO Klemmen

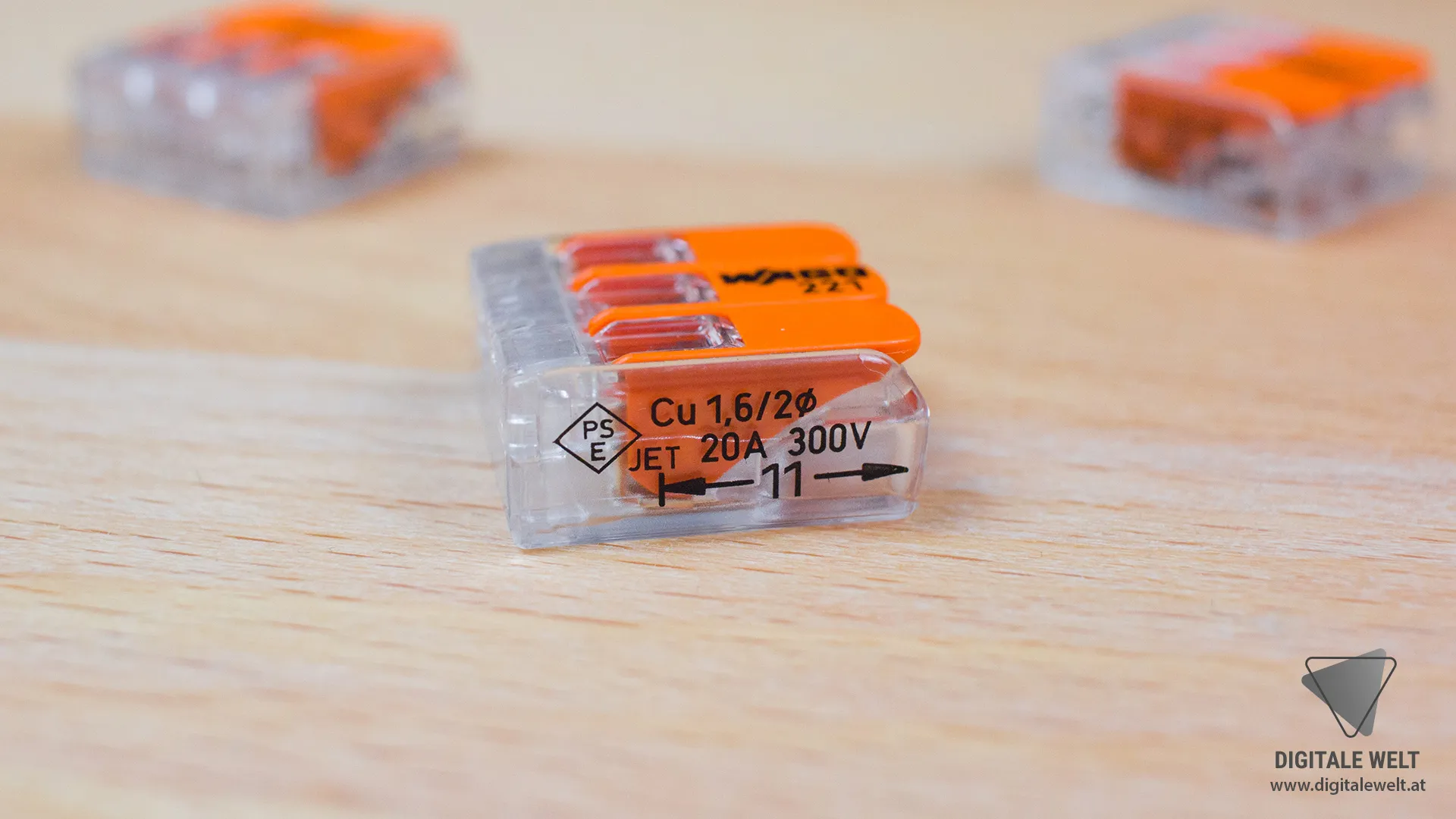

Abisolierlänge an der seitlichen Markierung der WAGO-Klemme ablesen:
Häufige Fragen zum Ambilight ohne Löten
Für wie viele LEDs eignet sich die Lösung ohne Löten?
Die Klemmverbindungen sind bis etwa 90–100 LEDs zuverlässig. Bei mehr LEDs steigt der Übergangswiderstand und es kann zu Helligkeitsproblemen oder Ausfällen kommen.
Welche Verbinder brauche ich für 10 mm LED-Streifen?
Für 10 mm breite Streifen gibt es 4-polige Verbindungskabel in 10 mm sowie Eckverbinder in 10 mm. Achte auf die Breite beim Kauf.
Kann ich normale Lüsterklemmen für den Netzteilanschluss verwenden?
Nein! Am Netzteils liegen 230V an. Hier müssen geprüfte Klemmen verwendet werden — empfohlen werden WAGO 221-Verbindungsklemmen.
Muss ich die Metallstifte im Verbinder wirklich entfernen?
Ja, unbedingt. Die Metallstifte können auf den ICs des LED-Streifens einen Kurzschluss verursachen und die LEDs beschädigen.
